Tabique no portante de construcción en seco interior con placa de yeso
tabique no portante de construcción en seco interior con placa de yeso
Tabique interior con placas de yeso en ambos lados y aislación termoacústica. Habitualmente elegido para dividir ambientes residenciales, comerciales o industriales; y según la placa elegida se adecúa también a espacios húmedos o que requieran resistencia al fuego.
Tabique interior con placas de yeso en ambos lados y aislación termoacústica. Habitualmente elegido para dividir ambientes residenciales, comerciales o industriales; y según la placa elegida se adecúa también a espacios húmedos o que requieran resistencia al fuego.
- 1

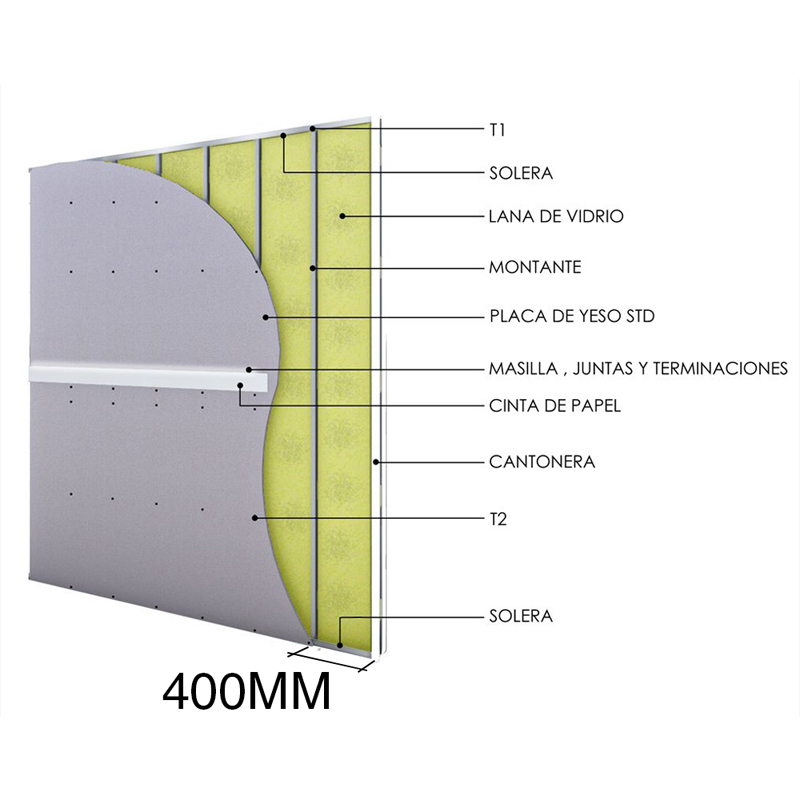

Replantear la pared y colocar las soleras
Una vez replanteada la posición de la pared se fija al piso la solera mediante el kit de fijaciones, colocados a una separación máxima de 400mm. Luego se fija la solera superior de la misma manera.
- 2
Colocar las montantes
Utilizando la solera como guías, se ubican las montantes con una separación de 400mm entre ejes. Para la fijación entre perfiles, se utilizan tornillos T1.
- 2
Colocar las montantes
Utilizando la solera como guías, se ubican las montantes con una separación de 480mm entre ejes. Para la fijación entre perfiles, se utilizan tornillos T1.
- 2
Colocar las montantes
Utilizando la solera como guías, se ubican las montantes con una separación de 600mm entre ejes. Para la fijación entre perfiles, se utilizan tornillos T1.
- 3
Colocar las instalaciones
De ser necesario, se pasan las instalaciones por el interior de las montantes.
- 4
Colocar las placas
Se fijan las placas de yeso STD en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.
- 4
Colocar las placas
Se fijan las placas de yeso RH en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.
- 4
Colocar las placas
Se fijan las placas de yeso RF en una de las caras de la estructura en forma vertical preferentemente, trabando las juntas. La fijación de las placas a los perfiles se realiza con tornillos T2.
- 5
Colocar material aislante
Se coloca la lana de vidrio Isover entre montantes.
- 6
Cerrado de la pared
Se fijan las placas de yeso STD en la cara restante de la estructura.
- 6
Cerrado de la pared
Se fijan las placas de yeso RH en la cara restante de la estructura.
- 6
Cerrado de la pared
Se fijan las placas de yeso RF en la cara restante de la estructura.
- 7
Colocar perfiles de terminación
De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).
- 7
Colocar perfiles de terminación
De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).
- 7
Colocar perfiles de terminación
De ser necesario, se colocan los perfiles de terminación en aristas (cantoneras, ángulo de ajuste, entre otros).
- 8
Masillado final
Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
- 8
Masillado final
Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
- 8
Masillado final
Por último se realiza el tomado de juntas de las placas con cinta de papel y masilla, y el masillado de fijaciones y perfiles de terminación.
FICHA TECNICA
| Código del Fabricante : |
|---|
| 205 |
| Espesor final del sistema (mm) : |
|---|
| 0 |
| Terminación Interior : |
|---|
| Lisa y continua |
| Terminación Exterior : |
|---|
| Lisa y continua |
| Capacidad portante : |
|---|
| No portante |
-
Terminación estética
★★★★ Muy buena estetica -
Durabilidad
★★★★ Muy buena durabilidad -
Resistencia a abrasión e impactos
★★★ Buena resistencia -
Mantenimiento y limpieza
★★★★ Muy buena limpiabilidad
Caracteristicas destacadas
- Estética moderna. No requiere revestimiento, superficie libre de mantenimiento
- Aislación termoacústica. Esta estructura supera ampliamente a la construcción tradicional
- Indicado especialmente para la construcción de viviendas o comercios en Steel Framing donde se requiera reducir los tiempos de ejecución, mano de obra y desperdicios
- Indicado especialmente para aplicaciones residenciales, comerciales o institucionales como baños o elaboración de alimentos donde hay presencia de humedad en el ambiente
- Indicado especialmente para el uso industrial de pequeña escala como depósitos donde requieran resistencia al fuego
USOS Y APLICACIONES
-
Usos y aplicaciones en Viviendas
- Baños
- Pasillos
- Escritorio - Playroom
-
Usos y aplicaciones en Comercios y Oficinas
- Oficinas
- Salas de reunión
- Baños
-
Usos y aplicaciones en Industrias y Depositos
- Oficinas
- Buffet - Comedor
-
Usos y aplicaciones en Salud
- Habitaciones
- Consultorios
- Salas de espera
- Baños
- Pasillos
