Pared portante de paneles 3D-Emmedue de 80mm y revoque proyectado

pared portante de paneles 3d-emmedue de 80mm y revoque proyectado

Pared portante de paneles EPS con concreto proyectado. Habitualmente elegida para aplicaciones comerciales y residenciales en paneles 3D que desean lograr una construcción rápida de excelentes prestaciones estructurales y térmicas. Normalmente verifica para soportar la carga de un entrepiso y una cubierta (ej: vivienda de dos plantas)
Pared portante de paneles EPS con concreto proyectado. Habitualmente elegida para aplicaciones comerciales y residenciales en paneles 3D que desean lograr una construcción rápida de excelentes prestaciones estructurales y térmicas. Normalmente verifica para soportar la carga de un entrepiso y una cubierta (ej: vivienda de dos plantas)

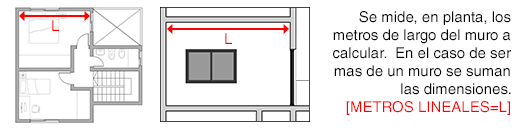

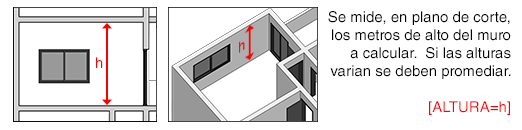

Cálculo de materiales

¿Cómo calculo esto?
¿Cómo calculo esto?
¿Cómo calculo esto?
Recordá que este cálculo es aproximado. El definitivo debe ser realizado por un profesional habilitado.
  1. 1

    Vinculación de los paneles a la fundación

    Sobre las fundaciones, usualmente platea, se replantean los muros y se insertan barras de anclaje de 6mm. En general la separación de las barras es de 400mm al igual que su longitud saliente.

  2. 2

    Montaje paneles

    Se montan los paneles vinculándolos a los hierros de anclaje y entre si con ataduras, apuntalándolos y alineándolos a medida que se va ganando altura en los muros. Conjuntamente con esta etapa y siempre asegurando el correcto alineado, escuadra y verticalidad se colocan las mallas de refuerzo angulares y planas que dan continuidad a las mallas electrosoldadas de los paneles.

  3. 3

    Paso de instalaciones

    De ser necesario la colocación de instalaciones, se realiza el canaleteo mediante la depresión del panel EPS con una pistola de calor y se procede al paso de las cañerías. Se refuerza con mallas planas los lugares donde haya sido necesario cortar la malla del panel.

  4. 4

    Proyección de revoque estructural

    Asegurados los plomos, las líneas y las escuadras se procede a la aplicación del revoque proyectable sobre los paneles tanto del lado interior como exterior. Se ejecuta en dos pasadas y se aplica con proyectadora de revoque.

  5. 5

    Terminación interior

    Una vez curados y tratados adecuadamente los morteros proyectados, la obra continúa de acuerdo a las metodologías usuales para las terminaciones, siendo de suma facilidad la ejecución de revestimientos. Para este caso se aplicara revoque fino al yeso.

FICHA TECNICA

Código del Fabricante :
215
Modulación del sistema (mm) :
1200
Espesor final del sistema (mm) :
80
Terminación Interior :
Continua y lisa
Terminación Exterior :
Continua y lisa
Capacidad portante :
Portante de entrepiso* (Dos plantas)
  • Terminación estética

    ★★★ Buena estetica
  • Durabilidad

    ★★★ Buena durabilidad
  • Resistencia a abrasión e impactos

    ★★★ Buena resistencia
  • Mantenimiento y limpieza

    ★★★ Buena limpiabilidad

Caracteristicas destacadas

    • Elevada resistencia termica y mecanica
    • Considerable acortamiento de plazos de obra, limpieza y versatilidad
    • Normalmente verifica para soportar la carga de un entrepiso y una cubierta (ej: vivienda de dos plantas)
    • Indicado especialmente para la construcción de viviendas y comercios que requieran una construcción rápida, limpia, solida y de excelentes prestaciones térmicas

USOS Y APLICACIONES

  • Usos y aplicaciones en Viviendas

    • Construcción exterior - interior integral
  • Usos y aplicaciones en Comercios y Oficinas

    • Construcción exterior - interior integral

DETALLES TECNICOS Y CONSTRUCCION

  1. 1

    Vinculación de los paneles a la fundación

    Sobre las fundaciones, usualmente platea, se replantean los muros y se insertan barras de anclaje de 6mm. En general la separación de las barras es de 400mm al igual que su longitud saliente.

  2. 2

    Montaje paneles

    Se montan los paneles vinculándolos a los hierros de anclaje y entre si con ataduras, apuntalándolos y alineándolos a medida que se va ganando altura en los muros. Conjuntamente con esta etapa y siempre asegurando el correcto alineado, escuadra y verticalidad se colocan las mallas de refuerzo angulares y planas que dan continuidad a las mallas electrosoldadas de los paneles.

  3. 3

    Paso de instalaciones

    De ser necesario la colocación de instalaciones, se realiza el canaleteo mediante la depresión del panel EPS con una pistola de calor y se procede al paso de las cañerías. Se refuerza con mallas planas los lugares donde haya sido necesario cortar la malla del panel.

  4. 4

    Proyección de revoque estructural

    Asegurados los plomos, las líneas y las escuadras se procede a la aplicación del revoque proyectable sobre los paneles tanto del lado interior como exterior. Se ejecuta en dos pasadas y se aplica con proyectadora de revoque.

  5. 5

    Terminación interior

    Una vez curados y tratados adecuadamente los morteros proyectados, la obra continúa de acuerdo a las metodologías usuales para las terminaciones, siendo de suma facilidad la ejecución de revestimientos. Para este caso se aplicara revoque fino al yeso.
